۹ مدل ترمینال برق، کانکتور یا ترمینال برق چیست؟

ترمینال‌های برق چندخانه دارای شکل‌های مختلف و گوناگونی مانند دوخانه، سه خانه و ... هستند که از طریق یک مانع ایزوله پلاستیکی از هم جدا می‌شوند.
۹ مدل ترمینال برق، کانکتور یا ترمینال برق چیست؟
آفتاب‌‌نیوز :

ترمینال برق اتصالاتی است که در آن پیچ‌های نگهدارنده ترمینال، سیم‌ها را به هم وصل می‌کنند و از این طریق اتصال بین آن‌ها برقرار می‌شود.

ترمینال‌های برق چندخانه دارای شکل‌های مختلف و گوناگونی مانند دوخانه، سه خانه و ... هستند که از طریق یک مانع ایزوله پلاستیکی از هم جدا می‌شوند.

در این ترمینال‌های چند خانه، هر بخش یا خانه بوسیله یک مغزی (که این مغزی معمولا از جنس برنج و مس است) و دو پیچ مجزا از بخش‌های دیگر جدا شده است.

این چیدمان در ترمینال‌ها تا آخر به همین ترتیب ادامه دارد.

تعداد خانه‌ها در ترمینال‌های برق بستگی به کاربرد و مکان مورد استفاده آن دارد و می‌توان گفت که تعداد این خانه‌ها می‌تواند بی انتها باشد.

ترمینال‌ها به صورت رشته‌ای چیده می‌شوند که تعداد زیادی پیچ در طول این رشته قرار می‌گیرد. این رشته‌ها توزیع کلی جریان برق را در کانکتور اصلی ایجاد می‌کنند.

کاربرد ترمینال‌های برق دوخانه و سه خانه بیشتر در سیستم‌ها و صنایع روشنایی، ترانس‌ها و بالاست‌های الکترونیکی است.

در تولید ترمینال‌هایی که به صورت عمومی و جنرال در اختیار عموم قرار دارد، از مواد پلی اتیلن استفاده می‌شود. به همین دلیل این ترمینال‌ها قابل استفاده در دمای ۴۰- تا ۷۵ درجه سانتی‌گراد بوده و نسبت به موارد دیگر دارای قیمت مناسب‌تری هستند.

ما تلاش نمودیم تا درباره ترمینال‌های برق اطلاعات مختصری را برای شما بیان نماییم. حتما این سوال برای شما مطرح می‌شود که در زمینه تولید انواع ترمینال‌های برق کدام شرکت‌ها محصولات خود را برای فروش عرضه می‌کنند؟

در پاسخ به این سوال باید گفت: شرکت‌های مختلف و متفاوتی در ایران در حال حاضر مشغول به فعالیت در زمینه تولید انواع ترمینال‌های برق هستند، اما توصیه و پیشنهاد ما به شما در این زمینه گروه صنعتی ونوس (ایران ونوس) است.

چرا که این شرکت علاوه بر تجربه فراوان در زمینه تولید ترمینال‌های برق، از مواد و متریال‌های گوناگون از جمله پلی‌اتیلن، پلی آمید، پی‌وی‌سی و ... باتوجه به سفارش مشتری و در رنگ‌های متنوع برای محصولات خود استفاده می‌کند.

در رابطه با ویژگی‌ها و مزایای محصولات ارائه شده توسط گروه صنعتی ونوس (ایران ونوس) می‌توان به موارد زیر اشاره نمود:

کانکتور‌ها و ترمینال‌های برق تولیده شده توسط این شرکت از تحمل و مقاومت بالایی در برابر رطوبت و آب برخوردار هستند.
این شرکت مرغوب‌ترین و استانداردترین پیچ‌ها را برای سهولت در هنگام استفاده از محصول، انتخاب نموده است.

۹ مدل ترمینال برق

در ادامه ۹ مدل از ترمینال‌های برق تولید شده توسط گروه صنعتی ونوس (ایران ونوس) را به شما معرفی می‌کنیم:

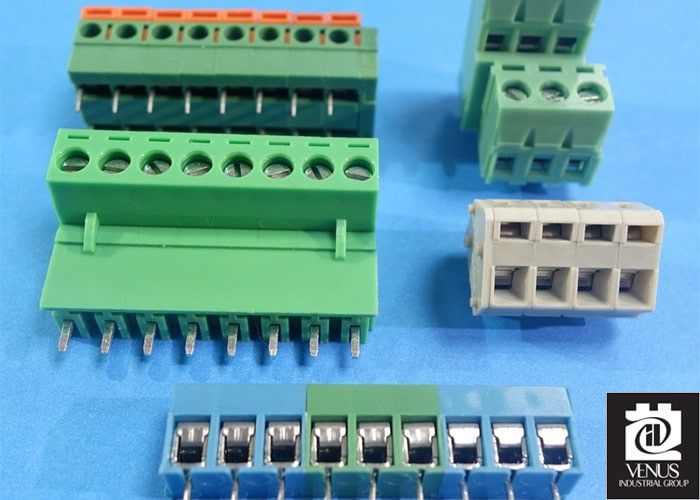

ترمینال شاخه‌ای

۹ مدل ترمینال برق، کانکتور یا ترمینال برق چیست؟

ترمینال شاخه‌ای از رایج‌ترین و قدیمی‌ترین انواع ترمینال‌های برق محسوب می‌شود که در دو نوع نرم و خشک دسته‌بندی شده و قابل جدا شدن هستند. شاخه‌های این ترمینال معمولا ۱۲ عدد است.

ترمینال ریلی

۹ مدل ترمینال برق، کانکتور یا ترمینال برق چیست؟

ترمینال ریلی که به آن ترمینال تابلویی گفته می‌شود، برای تابلو‌های برق مناسب بوده و ساختار آن طوری است که بر روی ریل تابلو‌های برق نصب شده و توانایی حرکت کشویی دارد.

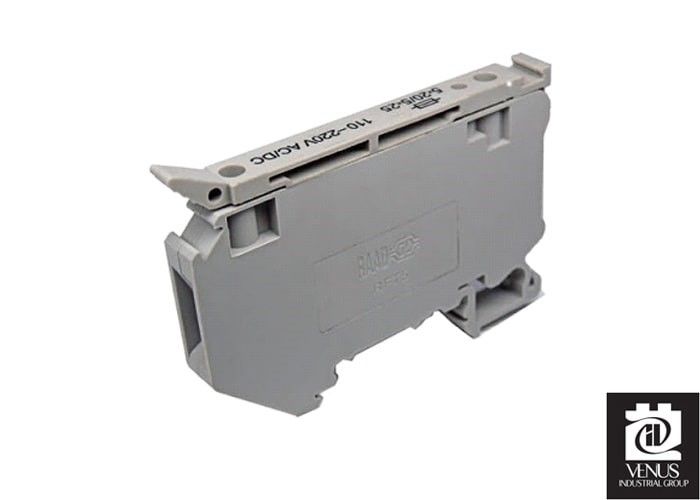

ترمینال برقی از نوع فیوزخور

۹ مدل ترمینال برق، کانکتور یا ترمینال برق چیست؟

ترمینال فیوز خور یکی از انواع ترمینال برق صنعتی ریلی است.

ترمینال پیچی

۹ مدل ترمینال برق، کانکتور یا ترمینال برق چیست؟

ترمینال پیچی جاگزین مناسب برای چسب برق است. داخل ترمینال پیچی رزوه شده است و در اطراف آن شیار‌هایی برای افزایش اصطکاک ایجاد شده تا اتصال در داخل آن قرار داده و با دست، ترمینال را پیچیده تا محکم شود.

ترمینال ریلی

این ترمینال توانایی نصب بر روی ریل‌های فلزی نصب شده درون جعبه برق را دارا است.

ترمینال ویژه برق تک فاز

ترمینال برق تک فاز در تابلو‌های برق روشنایی برای توزیع و تقسیم بهینه انرژی الکتریسته استفاده می‌شود.

ترمینال برق فشاری، ترمینال بدون پیچ

ترمینال‌های برق فشاری بدون پیچ هستند و کاربری ساده دارند و از طریق یک دکمه فشاری کار می‌کنند.

ترمینال برق فشاری چند کاناله

ترمینال برق فشاری چند کاناله علاوه بر اتصال خوب به علت اینکه در یک ردیف قرار دارد به کابل‌ها نظم خاصی می‌دهد.

ترمینال برق ۲ خانه سایز ۶ قابل مونتاژ روی هم

مشخصات فنی محصول

کد کالا

PA62xEXP-B

جنس اتصالات

برنج MS58(آبکاری سفارشی)

مواد مصرفی

پلی آمید66

سیم‌گیر

20-13-AWG سیم 5/0 تا5/2

سایز پیچ

M3×5

ماکزیمم گشتاور قابل تحمل

4.4 in lbs

مقاومت حرارتی

150درجه سانتیگراد

مقاومت اتصالات

کمتر از 3mΩ

شدت جریان قابل تحمل

30 آمپر

مقاومت در برابر ولتاژ ناگهانی

V±5 each time 3000

ماکزیمم ولتاژ قابل تحمل

600 ولت

مقاومت عایق در برابر ولتاژ

VDC for 1min 3000

محافظ سیم

سفارشی

رنگ

مشکی- سفید(سفارشی)

تعداد در کارتن

420 شاخه

جنس پیچ

استیل،آبکاری گالوانیزه زرد

ترمینال برق ۳ خانه سایز ۱۰

مشخصات فنی محصول

کد کالا

PE103xEXP

جنس اتصالات

برنج MS58(آبکاری سفارشی)

مواد مصرفی

پلی اتیلن

سیم‌گیر

15-12-AWG سیم 1 تا 3

سایز پیچ

M3/5×7

ماکزیمم گشتاور قابل تحمل

7 in lbs

مقاومت حرارتی

75درجه سانتیگراد

مقاومت اتصالات

کمتر از 3mΩ

شدت جریان قابل تحمل

40 آمپر

مقاومت در برابر ولتاژ ناگهانی

V±5 each time 4000

ماکزیمم ولتاژ قابل تحمل

600 ولت

مقاومت عایق در برابر ولتاژ

VDC for 1min 3000

محافظ سیم

سفارشی

رنگ

سفید(سفارشی)

تعداد در کارتن

2000 عدد

جنس پیچ

استیل،آبکاری گالوانیزه زرد

  ترمینال برق 3 خانه سایز 10

مشخصات فنی محصول

کد کالا

PA103xEXP

جنس اتصالات

برنج MS58(آبکاری سفارشی)

مواد مصرفی

پلی آمید

سیم‌گیر

15-12-AWG سیم 1 تا 3

سایز پیچ

M3/5×7

ماکزیمم گشتاور قابل تحمل

7 in lbs

مقاومت حرارتی

110درجه سانتیگراد

مقاومت اتصالات

کمتر از 3mΩ

شدت جریان قابل تحمل

40 آمپر

مقاومت در برابر ولتاژ ناگهانی

V±5 each time 4000

ماکزیمم ولتاژ قابل تحمل

600 ولت

مقاومت عایق در برابر ولتاژ

VDC for 1min 3000

محافظ سیم

سفارشی

رنگ

مشکی- سفید(سفارشی)

تعداد در کارتن

2000 عدد

جنس پیچ

استیل،آبکاری گالوانیزه زرد

 ترمینال برق 2 خانه سایز 6

مشخصات فنی محصول

کد کالا

PE62xEXP

جنس اتصالات

برنج MS58(آبکاری سفارشی)

مواد مصرفی

پلی اتیلن

سیم‌گیر

20-13-AWG سیم 2/5 تا 0/5

سایز پیچ

M3×5

ماکزیمم گشتاور قابل تحمل

4.4 in lbs

مقاومت حرارتی

75درجه سانتیگراد

مقاومت اتصالات

کمتر از 3mΩ

شدت جریان قابل تحمل

30 آمپر

مقاومت در برابر ولتاژ ناگهانی

V±5 each time 3000

ماکزیمم ولتاژ قابل تحمل

600 ولت

مقاومت عایق در برابر ولتاژ

VDC for 1min 3000

محافظ سیم

سفارشی

رنگ

سفید(سفارشی)

تعداد در کارتن

3000 عدد

جنس پیچ

استیل،آبکاری گالوانیزه زرد

 ترمینال برق 2 خانه سایز 6

مشخصات فنی محصول

کد کالا

PA62xEXP

جنس اتصالات

برنج MS58(آبکاری سفارشی)

مواد مصرفی

پلی آمید

سیم‌گیر

20-13-AWG سیم 2/5 تا 0/5

سایز پیچ

M3×5

ماکزیمم گشتاور قابل تحمل

4.4 in lbs

مقاومت حرارتی

110درجه سانتیگراد

مقاومت اتصالات

کمتر از 3mΩ

شدت جریان قابل تحمل

30 آمپر

مقاومت در برابر ولتاژ ناگهانی

V±5 each time 3000

ماکزیمم ولتاژ قابل تحمل

600 ولت

مقاومت عایق در برابر ولتاژ

VDC for 1min 3000

محافظ سیم

سفارشی

رنگ

بدون رنگ شفاف(سفارشی)

تعداد در کارتن

3000 عدد

جنس پیچ

استیل،آبکاری گالوانیزه زرد

 ترمینال برق 3 خانه سایز 6

مشخصات فنی محصول

کد کالا

PE63xEXP

جنس اتصالات

برنج MS58(آبکاری سفارشی)

مواد مصرفی

پلی اتیلن

سیم‌گیر

20-13-AWG سیم 0/5 تا 2/5

سایز پیچ

M3×5

ماکزیمم گشتاور قابل تحمل

4.4 in lbs

مقاومت حرارتی

75درجه سانتیگراد

مقاومت اتصالات

کمتر از 3mΩ

شدت جریان قابل تحمل

30 آمپر

مقاومت در برابر ولتاژ ناگهانی

V±5 each time 2000

ماکزیمم ولتاژ قابل تحمل

600 ولت

مقاومت عایق در برابر ولتاژ

VDC for 1min 3000

محافظ سیم

سفارشی

رنگ

سفید (سفارشی)

تعداد در کارتن

2000 عدد

جنس پیچ

استیل،آبکاری گالوانیزه زرد

 ترمینال برق 3 خانه سایز 6

مشخصات فنی محصول

کد کالا

PA62xEXP

جنس اتصالات

برنج MS58(آبکاری سفارشی)

مواد مصرفی

پلی آمید

سیم‌گیر

20-13-AWG سیم 2/5 تا 0/5

سایز پیچ

M4×8

ماکزیمم گشتاور قابل تحمل

4،4 in lbs

مقاومت حرارتی

110درجه سانتیگراد

مقاومت اتصالات

کمتر از 3mΩ

شدت جریان قابل تحمل

30 آمپر

مقاومت در برابر ولتاژ ناگهانی

V±5 each time 5000

ماکزیمم ولتاژ قابل تحمل

600 ولت

مقاومت عایق در برابر ولتاژ

VDC for 1min 3000

محافظ سیم

سفارشی

رنگ

مشکی-سفید(سفارشی)

تعداد در کارتن

2000 عدد

جنس پیچ

استیل،آبکاری گالوانیزه زرد

 همان طور که مشاهده نمودید، نمونه‌ای از ترمینال‌های برق تولید شده توسط گروه صنعتی ونوس(ایران ونوس) با مشخصات فنی معرفی شد.
