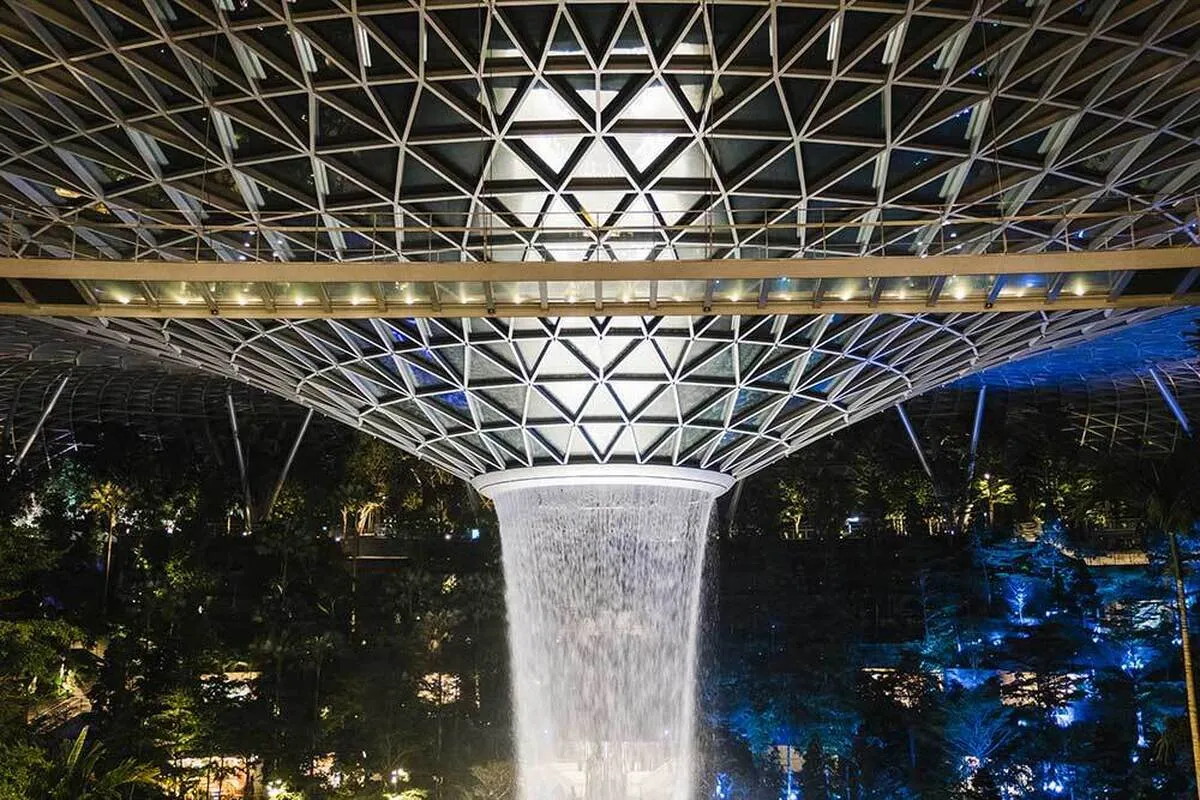

اتصالات متداول پوشش سقف سازه مشبک فلزی
این مطلب توسط مهندسین با تجربه شرکت سازه فضایی آوش سازه فراهم شده است تا به یکی از مهم‌ترین و در عین حال ساده‌ترین بخش‌های مربوط به پوشانه‌های سقف انواع سازه فضاکار پرداخته شود. در ادامه به معرفی برخی از اتصالات مهم و متداول که بر روی سازه برای ایجاد اتصال لازم بین پوشش و شبکه سازه فضایی به کار گرفته می‌شوند، می‌پردازیم.
سیستم‌ای اف پی
اجزای سازنده این سیستم
۱- EFFEهای جوش شده به شکاف بالشتک‌ها همراه با بالشتک‌های هوای مجزا.
۲ - یک محیط کاملاً آلومینیومی در دور اتصال و قرار گرفتن سیستم انتقال آب به وسیله قید‌هایی در اطراف؛
۳ - UPVC سیستم انتقال هوا شامل لوله‌های انعطاف پذیر PVC
۴ - محفظه ضدآب و صدا برای قرار گرفتن پمپ هوا شامل دستگاه دمنده و رطوبت گیر
کاربرد‌ها
پانل‌های بزرگ با عرض دهانه بیش از ۴ متر و طول زیاد.
فرم‌های آزاد.
ایده آل برای سالن‌های ورزشی، استخر‌ها و ...
سیستم‌ای اس جی
اجزای سازنده
۱ – پروفیل‌های آلومینیومی
۲ - سخت کننده‌ها
۳ واشر‌های درزگیر از جنس EPDM به دلیل برقراری سازگاری مناسب با اصطکاک؛
۴ - صفحات پانلی از شیشه یا مات.
کاربری‌ها‌ای اس جی
در پوشانه‌های عمودی شیبدار یا بالای سر ستون ها.
پانل‌های مسطح که نیاز به تکیه گاه در لبه است.
قسمت‌هایی از پانل که تغییرات زاویه وجود دارد
سیستم سی سی جی
قسمت‌های تشکیل دهنده
۱ - گیره‌های از جنس آلومینیوم یا فولاد ضدزنگ برای نگهداری پوشانه‌های خارجی؛
۲ - سخت کننده؛
۳ - مفصل‌های درزدار
کاربرد‌ها
۱- نگهداری اولیه پوشانه‌های شفاف به صورت عمودی یا شیب دار
۲- در پوشانه‌های تختی که فقط در گوشه‌ها تکیه گاه داشته باشند.
سیستم‌ای سی جی
اجزای سازنده
۱ - صفحه پوشاننده بالایی از جنس آلومینیوم یا فولاد ضدزنگ
۲ - سخت کننده‌ها
۳ - یک شالوده آلومینیومی پیش ساخته؛
۴ - پانل‌هایی از شیشه یا صفحات مات؛
۵ - پرکننده‌های بین پانل و پوشانه‌ها
۶ - مفصل ها.
موارد استفاده ASG
۱ - پوشانه‌های عمودی، شیب دار یا بالای سر ستون ها:
۲ - پانل‌های مسطح که به صورت اولیه در طول لبه خود تکیه داده می‌شوند.
سیستم ال اس جی
بخش‌ها:
۱ - شکاف‌ها و مواد لازم برای درزگیری مناسب شکاف و جلوگیری از ورود آب ثانویه.
۲ - کلاهک‌هایی از جنس آلومینیوم یا فولاد ضد زنگ.
۳ - سخت کننده‌های چکش کاری شده آلومینیوم داخلی برای کلاهک و یا تحمل بار وارده.
۴ - پانل‌های شیشه‌ای که به صورت مکانیکی به زیرسازه می‌چسبند
۵ - مفصل ها.
کاربرد‌ها:
۱- در پوشانه‌های عمودی شیب دار یا بالای سر ستون‌ها در قسمت‌هایی که اتصال مستقیم به سازه مدنظر است؛
۲- در پانل‌های مسطح که می‌توانند به صورت پیوسته در لبه خود تکیه گاه داشته باشند.
سیستم پی اس جی
اجزای سازنده:
۱- جز پایه ساخته شده از فولاد ضد زنگ برای نگه داشتن پوشانه و جلوگیری از چرخش آن؛
۲- بازو‌های عریض که به جزء پایه متصل می‌شوند.
۳- پانل‌هایی از شیشه یا صفحات مات برای محافظت از پوشانه.
۴- مفاصل و شیارها.
کاربری
۱ - پوشانه‌های عمودی، شیبدار معلق و بالای سر ستون؛
۲ - در جا‌هایی که یک سازه بسیار بهینه توسط پوشانه‌های شفاف پوشانده می‌شود.
سیستم اس اس‌ام
اجزای سازنده
۱- یک پوسته از جنس ETFE که به غشاء جوش می‌شود؛
۲- یک محیط کاملاً آلومینیومی در دور اتصال و قرار گرفتن سیستم انتقال آب به وسیله قید‌های در اطراف
۳- کابل‌هایی از جنس فولاد ضدزنگ یا گالوانیزه
کاربرد‌ها
پانل‌های بزرگ با عرض دهانه بیش از ۲۰ متر.
فرم‌های آزاد.
سقف‌های استادیوم‌ها و مکان‌هایی که نیاز به سقف شفاف و استفاده از بارنورد با کمترین نگهداری است.
ملاحظات در مورد پوشانه سازه فضاکار
حال لازم می‌دانیم که شما را کمی با نکات ایمنی در مورد نصب پوشش‌ها آشنا بسازیم.
مقاومت پوشانه‌ها در مقابل آتش سوزی
مقاومت پوشانه‌ها در مقابل آتش سوزی باید بر اساس مشخصات فنی قابل اعتماد کارخانه سازنده یا آزمایش‌های استاندارد مقاومت در برابر
آتش سوزی ویژه انواع پوشانه‌های متداول براساس استاندارد‌های معتبر جهانی صورت گیرد و از عملکرد مورد نظر پوشانه در برابر آتش سوزی اطمینان حاصل گردد.
مقاومت پوشانه و اعضا نگهدارنده پوشانه در برابر باد
در مواردی که به دلیل عدم شناخت کافی از رفتار مصالح پیچیدگی نوع پوشانه یا عدم قطعیت در رفتار اتصالات پوشانه به اعضا و اجزای نگهدارنده پوشانه صحت نتایج حاصل از مدل سازی و تحلیل پوشانه‌های متکی بر اعضا و اجزای نگهدارنده آنها تحت تأثیر فشار یا مکش ناشی از باد مورد تردید باشد، لازم است از طریق آزمایش کفایت پوشانه‌ها، اعضا و اجزا و اتصالات تکیه گاهی آنها از دیدگاه مقاومت و تغییر مکان و ارتعاش مورد بررسی قرار داده شود.
پایایی پوشانه‌ها
انتخاب پوشانه‌ها باید با توجه به شرایط محیطی صورت گیرد و از پایایی پوشانه‌ها برای دوره عمر مفید سازه (با تعمیرات محدود) یا برای دوره عمر پیشبینی شده تا تعویض پوشانه‌ها در شرایط محیطی ساختگاه اطمینان حاصل گردد. در شرایط محیطی متفاوت از قبیل سرما وزش باد تابش مستقیم خورشید و آثار ناشی از اشعه ماورای بنفش و... پوشانه باید قادر به ایفای عملکرد مورد نظر باشد.
شیب بندی پوشش سقف
در سازه‌های فضاکار تخت که برای پوشش فضا‌ها به کار می‌روند، تخلیه آب ناشی از باران و برف نیازمند شیب بندی مناسب میباشد. با تغییرات کوچک در هندسه‌ی سازه فضا کار می‌توان سطح بیرونی سازه را چنان طراحی کرد که تخلیه آب‌ها به سهولت عملی گردد.
