میلگردها در ابعاد، سایزها و استانداردهای متفاوتی تولید و به بازار عرضه میشوند. اطلاعات مربوط به این مسائل، توسط تولیدکننده هر محصول در یک گواهینامه به همراه محصول، به خریدار تحویل داده میشود.
البته قسمتی از این اطلاعات هم بصورت علامتهای اختصاری و اعداد بر روی میلگرد حک میشود. در این مقاله، قصد داریم این علامتهای اختصاری میلگرد را بررسی کنیم و نکات تکمیلی مربوط به آنها را بررسی کنیم.
علامت اختصاری میلگرد دقیقا چیست؟

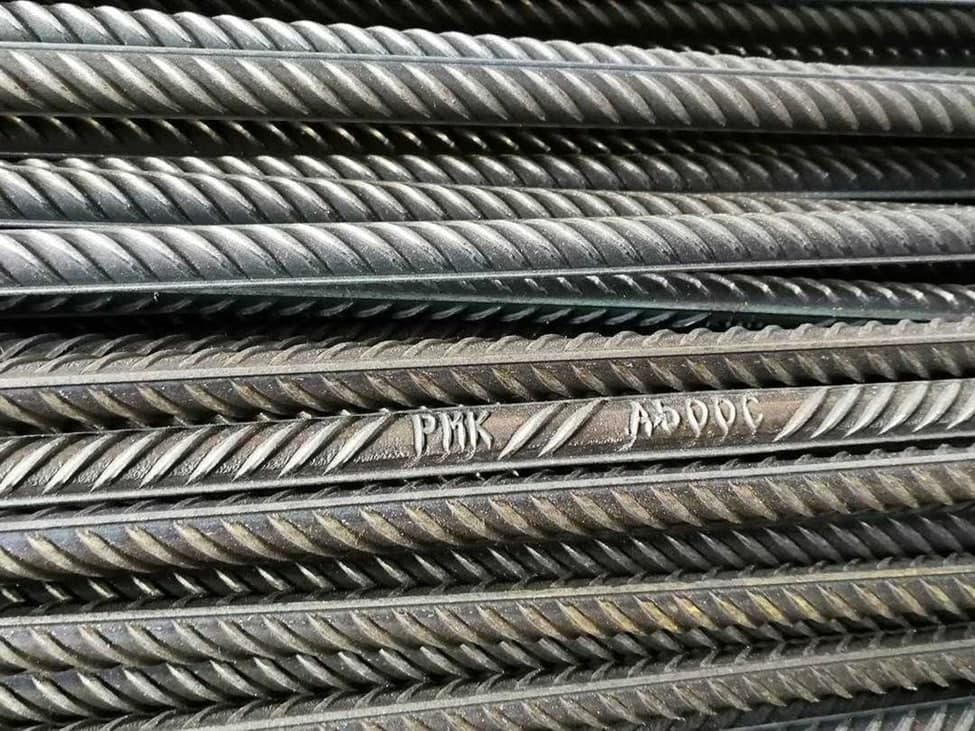

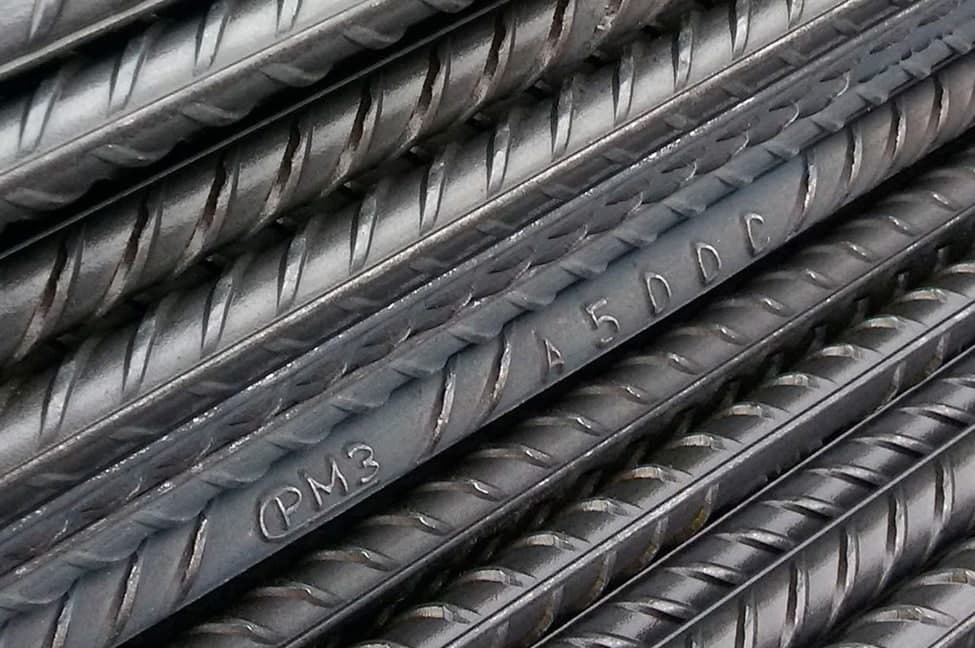

بر روی هر میلگرد، اعداد و حروف انگلیسی خاصی حک شده است؛ ممکن است برای شما این سوال پیش بیاید که این حروف و عددها دقیقا چه معنایی دارند؟ این حروف، "علامت اختصاری میلگرد" نامیده میشوند.
علامت اختصاری میلگرد دربردارنده اطلاعات و نکات بسیار مهمی درباره میلگرد تولیدشده است؛ اطلاعاتی مربوط به کارخانه تولیدکننده محصول، نوع میلگرد و ضخامت آن، از جمله این اطلاعات است و قیمت میلگرد در کارخانههای مختلف متفاوت است.
معنای علامتهای اختصاری میلگرد چیست؟
در قسمت قبلی، درباره تعریف و چیستی علامت اختصاری صحبت کردیم؛ در این بخش، قصد داریم معنای حروف و اعداد حکشده بر روی هر میلگرد را بررسی کنیم. پیش از آنکه علامتهای اختصاری را تفسیر کنیم، باید جدول استاندارد میلگرد را هم بررسی کنیم.
هر کارخانه تولیدکننده میلگرد، محصولات خود را براساس یک استاندارد خاص تولید و عرضه میکند. میلگردهای موجود در بازار ایران، معمولا براساس جدول استاندارد روسی تولید میشوند. در ادامه این بخش، جدول استاندارد روسی و علامتهای اختصاری مربوط به این جدول را بیان میکنیم.
علامتهای اختصاری مربوط به این جدول را بیان میکنیم.
نوع میلگرد |
حرف شاخص انگلیسی |
سایز آج میلگرد |
علامت اختصاری براساس استاندارد روسی |
میلگرد آجدار مارپیچ |
J / L |
آج 340 / آج 350 |
A2 |
میلگرد آجدار جناغی |
C / H |
آج 400 / آج 420 |
A3 |
میلگرد آجدار مرکب |
S / F |
آج 500 / آج 520 |
A4 |
این جدول کمک شایانی به فرایند خوانش و تفسیر علامتهای اختصاری میلگردها خواهد کرد. خالی از لطف نیست اگر بدانید که هر نوع روش ساخت میلگرد هم یک علامت اختصاری مخصوص به خود دارد. این علامتها شامل موارد زیر میشوند:
• ساختهشده به روش ترمکس (خنککاری): T
• ساختهشده به روش آلیاژسازی: U
• ساختهشده براساس روشی که در برگه استاندارد محصول ذکر شده: A
همچنین در نظر داشته باشید که در برخی موارد سایز کلی میلگرد هم بصورت عددی در علامت اختصاری آن گنجانده میشود؛ مثلا علامتهای ۱۲، ۱۴، یا ۱۶ بیانگر این مسئله هستند که میلگرد تولیدشده در یکی از سایزهای ۱۲، ۱۴ یا ۱۶ عرضه شده است.
علامت اختصاری میلگرد شامل چه مواردی است؟
استانداردها و نکات فنی متعددی در ساخت انواع میلگرد مورد استفاده قرار میگیر. جالب است بدانید که بسیاری از این استانداردها، بینالمللی هستند و کشورهای اروپایی یا سایر کشورهای تولیدکننده میلگرد مانند آمریکا و ژاپن هم آنها را رعایت میکنند. علامتهای اختصاری مربوط به استانداردهای میلگرد و تفسیر هرکدام، به شرح زیر است:
• FYK = به معنای تنش تسلیم بر مبنای آماتور و برحسب مگاپاسکال.
• OBS FSU, = مقاومت گسیختگی میلگرد بر مبنای مگاپاسکال.
• FY, OBS = بیانگر تنش تسلیم بر مبنای مگاپاسکال.
• Ф = قطر اسمی مقطعهای آجدار.
• Ø = قطر اسمی مقطعهای ساده.
• D۱ = قطر زمینه مقطعهای آجدار بر مبنای میلیمتر.
• D۲ = قطر خارجی مقطعهای آجدار بر مبنای میلیمتر.
• Db = قطر اسمی مقطعهای ساده و آجدار بر مبنای میلیمتر.
• L = طول هر شاخه میلگرد آماتور بر مبنای میلیمتر.
• S = سطح مقطع اسمی بر مبنای میلیمتر مربع.
علامت اختصاری کارخانههای تولید میلگرد شامل چه مواردی است؟
علاوه بر علامتهای اختصاری مربوط به انواع میلگرد و استانداردهای مربوط به آن، شرکتهای تولیدکننده میلگرد هم علائم اختصاری مربوط به خود را بر روی میلگردها حک میکنند. علامت اختصاری شرکتهای تولیدکننده میلگرد، به خریدار کمک میکند که محصول خریداریشده را راستیآزمایی کند.
مسئله اینجاست که برخی از فروشندگان کلاهبردار، میلگردهایی بدون علامت اختصاری را به خریداران تحویل میدهند؛ خریداران از طریق علامتهای اختصاری کارخانهها میتوانند ادعای فروشنده را تایید یا رد کنند. مهمترین شرکتهای تولیدکننده میلگرد و علامتهای اختصاری هرکدام، شامل موارد زیر میشود:
• آذر فولاد امین = AFA.
• آریا ذوب = ARIA.
• آناهیتا گیلان = AG.
• فولاد ارگ تبریز = FAT.
• سرمد ابرکوه یزد = SAIS.
• فولاد احرامیان یزد = YRM.
• فولاد امیرکبیر خزر = AKS.
• فولاد اروند = ARVAND.
• فولاد بافق یزد = فولاد بافق / BMISCO.
• صنایع فولاد کرمان بردسیر = علامت اختصاری این شرکت، یک آج وارونه است.
• ذوب آهن اصفهان = ESCO.
• فولاد البرز ایرانیان (فایکو) = FAICO.
• فولاد الماس تاکستان = AT.
• فولاد هشترود = FSD.
• فولاد آلیاژی ایران = IASCO.
• مجتمع فولاد روهینا جنوب = ROUHINA.
• فولاد خراسان = KSC- CO
نکته اول: در پایان علامت اختصاری بعضی از شرکتها، دو حرف انگلیسی "CO" قرار گرفته است؛ این حرف به معنای COMPANY یا شرکت است.
نکته دوم: برخی از کارخانههای تولیدکننده میلگرد، هیچ علامت اختصاری مخصوص به خود ندارند؛ بر روی میلگردهای تولیدشده این کارخانهها صرفا اطلاعات مربوط به نوع میلگرد یا استانداردهای میلگرد ذکر شده است.
چگونه علامت اختصاری میلگرد را تفسیر کنیم؟
در بخشهای قبلی، تقریبا همه نکات مربوط به علامتهای اختصاری میلگرد را بیان کردیم. حالا قصد داریم که بصورت نمونه و برای یادگیری بیشتر شما عزیزان، چند علامت اختصاری که بر روی میلگرد درج شدهاند را بررسی و تحلیل کنیم.
• نمونه اول:
AKS – SU
AKS = این علامت مربوط به کارخانه فولاد امیرکبیر خزر است، در نتیجه این میلگرد در این کارخانه تولید شده است.
S = بیانگر نوع میلگرد است که مربوط به میلگرد آجدار مرکب میباشد.
U = بیانگر روش تولید میلگرد است؛ این میلگرد براساس روش آلیاژسازی ساخته شده است.
• نمونه دوم:
KSC CO TL ۱۴
KSC CO = علامت اختصاری مربوط به کارخانه فولاد خراسان.
T = روش ساخت بصورت ترمکس یا خنککاری.
L = میلگرد در نوع مارپیچ.
۱۴ = سایز شاخه میلگرد، ۱۴ متر است.
• نمونه سوم:
FSD AC ۲۲
FSD = علامت اختصاری مربوط به کارخانه فولاد هشترود.
A = بیانگر این نکته که میلگرد براساس یکی از روشهای مختص کارخانه تولید شده است.
C = بیانگر میلگرد نوع جناغی.
۲۲ = سایز شاخه میلگرد ۲۲ متر است.
علامت اختصاری میلگرد چه کاربردی دارد؟
علامت اختصاری میلگرد، از جهات متعددی حائز اهمیت است.
• اولین کاربرد این علامت، راستیآزمایی ادعاهای فروشنده میلگرد است. مشتری با بررسی علامت اختصاری بر روی میلگرد و تحلیل آن، میتواند جزییات بسیار زیادی درباره میلگرد به دست آورد و شرکت تولیدکننده آن را هم چک کند.
• دومین کاربرد علامت اختصاری، شناسایی محصول است. تصور کنید که در یک انبار بزرگ، تعداد زیادی میلگرد از کارخانههای متفاوتی کنار هم قرار گرفته است. سادهترین راه برای شناسایی هر محصول، بررسی علامت اختصاری آن محصول است.
• سومین کاربرد علامت اختصاری میلگرد، تحلیل دو حرف آخر و رسیدن به میزان مقاومت کششی میلگرد است. در امر ساخت و ساز، از میلگرد برای افزایش مقاومت بتن استفاده میشود؛ دو حرف آخر علامت اختصاری روش ساخت میلگرد را مشخص میکنند. برخی از روشهای ساخت، مقاومت بیشتری به میلگرد میدهند. در نتیجه با تحلیل دو حرف آخر، میتوانیم از میزان مقاومت میلگرد مطلع شویم.
• چهارمین کاربرد علامت اختصاری میلگرد، سادهسازی فرآیند بازرسی فنی محصولات فلزی است.
میلگرد یکی از پرکاربردترین مقاطع فولادی در بازار آهن آلات کشور است و عموما به منظور افزایش استحکام کششی بتن مورد استفاده قرار میگیرد. در وب سایت اصفهان آهن انواع میلگرد آجدار، میلگرد ساده، میلگرد کلاف آجدار و کلاف ساده تولید شده توسط کارخانههای مطرح کشور بدون واسطه به فروش میرسد.
میلگردها عضو جدانشدنی صنعت ساختمانسازی هستند. حجم استفاده از این محصول به قدری بالاست که میتوان گفت قیمت این محصول یکی از عوامل تاثیرگذار بر قیمت نهایی مسکن است.
دنیای مقاطع فولادی را بدون وجود میلگرد نمیتوان متصور شد؛ اهمیت این محصول در سازههای فولادی و صنایع مختلف به اندازهای است که بدون وجود آن هیچ پروژهای را به اتمام نمیتوان رساند. حجم استفاده از میلگرد در سازههای فولادی بالاست و عوامل مختلفی در قیمت نهایی آن تاثیرگذار هستند.
انتخاب بهترین برند میلگرد برای بسیاری از افراد و مصرفکنندگان، اهمیت زیادی دارد. قبل از خرید میلگرد، بهتر است اطلاعاتی در مورد هرکدام از پارامترهای گفتهشده کسب کنید تا بتوانید بهترین انتخاب را داشته باشید.
سخن آخر
میلگردها در سایزها و انواع متعددی تولید و به بازار عرضه میشوند؛ هر میلگرد براساس مشخصات فنی، روش تولید و تکنیکهای تولید، با میلگردهای دیگر متفاوت است. سازندگان میلگرد، همه اطلاعات مربوط به این محصولات را در یک کاغذ به همراه محصول به دست مشتری میرسانند. همچنین بخشی از این اطلاعات بر روی میلگرد درج میشود. این علامت، بیانگر نوع میلگرد، کارخانه تولیدکننده آن و نکات فنی تکمیلی است.
