بست چنگالی چیست؟ انواع آن و راهنمای استفاده

بست چنگالی یک قطعه نگهدارنده و اتصال دهنده است که برای پایدار نگه داشتن انواع کابل و لوله برق مورد استفاده قرار می‌گیرد. زمانی که می‌خواهید شبکه های کابل کشی و لوله کشی منسجم و کاملا استاندارد ایجاد کنید اولین قطعاتی که کاربرد حیاتی دارند دقیقا همین بست های چنگالی هستند.
بست چنگالی چیست؟ انواع آن و راهنمای استفاده
آفتاب‌‌نیوز :

البته قطعات دیگری همچون بست اسپیت نیز در شبکه استفاده می‌شود و شما باید براساس ویژگی‌ها و شرایط پروژه هر کدام را در جایگاه مخصوص خود به کار بگیرید. طبقه بندی‌های مختلفی را می‌توان برای انواع بست چنگالی برشمرد. بطوریکه با شناخت هر یک می‌توانید انتخاب صحیحی داشته باشید.

انواع بست کابل و لوله برق (بست اسپیت و چنگالی)

بست‌های چنگالی بواسطه ساختار U شکل خود می‌توانند یک سیستم نگهدارنده قوی و استاندارد را ایجاد کنند. اصولا لوله‌ها و کابل‌های برق برای مسیریابی و هدایت معمولا در ارتفاعات سازه هستند. پس ما باید با این بست‌ها یک سیستم اتصال دهنده سازه‌ای شکل دهیم. در حال حاضر دو نوع پر کاربرد از این بست‌ها وجود دارد که شامل بست چنگالی ساده و بست چنگالی عایق‌دار است. تفاوت این دو تنها در وجود عایق در دیگری است.

به این صورت که از تمام لحاظ مانند جنس و متریال ساختاری، سایز و ... با یکدیگر یکسان هستند. مدل دیگربست‌های شبکه‌های لوله کشی بست اسپیت است. این قطعات همراه با سی چل‌ها و همچنین راد‌های گالوانیزه استفاده می‌شوند.

بست اسپیت یک محل پیچ خور دارد که از طریق راد گالوانیزه به سی چنل‌ها متصل می‌شود که سیستم نگهدارنده خوبی برای لوله‌های برق هستند. اما در مورد بست‌های چنگال ممکن است این سوال برای شما به وجود آید که علت استفاده از عایق در این بست‌ها چیست و چه کاربردی دارد. در بخش بعد بطور جداگانه هر یک را شرح می‌دهیم.

بست چنگالی چیست؟ انواع آن و راهنمای استفاده

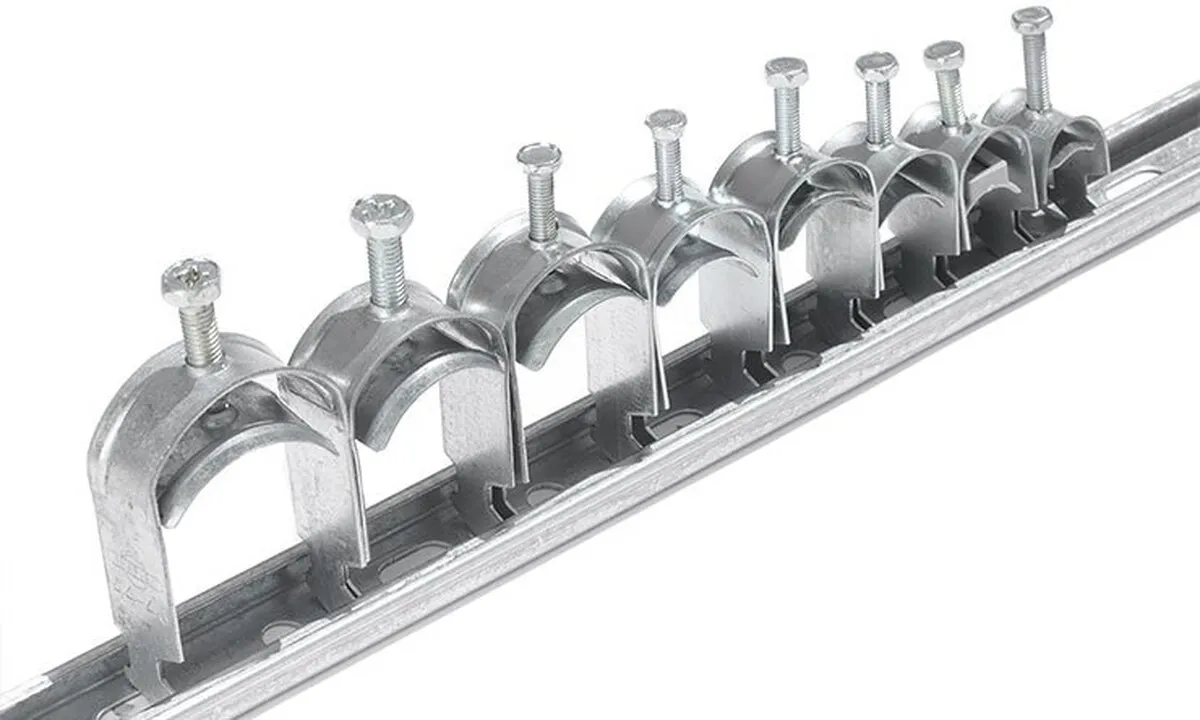

بست چنگالی ساده

بست چنگالی ساده یک اهرم یا پیچ متحرک دارد که در بالای قطعه قرار دارد. با پیچاندن این اهرم قسمت نگهدارنده یا پرانتزی شکل بست حرکت می‌کند و باعث اعمال نیرو بر روی کابل و لوله‌ها می‌شود. جنس و متریال ساختاری بست کاملا از آلیاژ‌های فولادی است و در اثر اعمال نیرو و فشار تا یک محدوده خاص ساختار خود را حفظ می‌کند.

بست‌های چنگالی ساده معمولا برای پایدار نگه داشتن لوله‌های فولادی استفاده می‌شود. چرا که هیچ نوع عایق لاستیکی ندارند. پس بدنه سخت لوله‌ها در تماس با نیرویی که بست وارد می‌کند دچار آسیب نمی‌شود. سایزبندی‌های کاملی برای این قطعات وجود دارد. بطوریکه براساس قطر کارگیر انتخاب می‌شوند. این اتصالات از قطر کارگیری ۸ میلی متر تا ۴۸ میلی متر متغیر هستند.

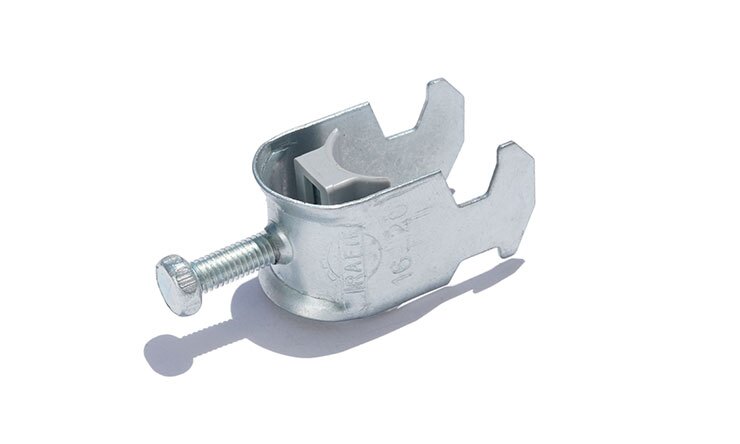

بست چنگالی عایق دار

این نوع بست نمونه خاصی از محصول است که به واسطه داشتن یک عایق پلیمری گزینه ایده آلی برای پشتیبانی و ثابت نگه داشتن کابل‌های برق است. کابل‌های برق دارای غشای به نسبت ضعیف و آسیب پذیری هستند. نمی‌توان بست‌های بدون عایق را بر روی این کابل‌ها سوار کرد، زیرا با همان نیروی جزئی که بست چنگالی روی کابل وارد می‌کند ممکن است یک آسیب جزئی وارد شود.

پس مهندسان و کارشناسان احداث شبکه کابل کشی سعی می‌کنند از نمونه‌های عایق دار استفاده کنند تا امنیت شبکه در بالاترین حد خود حفظ شود. سایزبندی‌های آن نیز مانند نمونه ساده است و تفاوتی برای ابعاد ساختاری وجود ندارد.

بست چنگالی چیست؟ انواع آن و راهنمای استفاده

راهنمای استفاده از این نوع بست اتصال دهنده

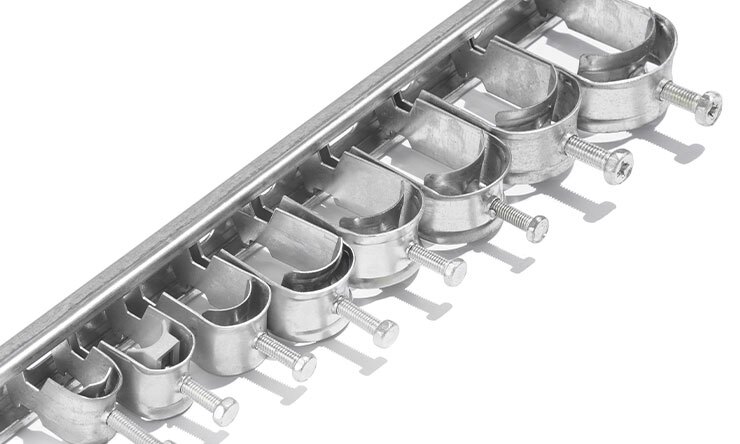

برای استفاده از بست چنگکی به قطعه‌ای کاربردی و مهم احتیاج داریم که سی چنل‌ها هستند. نام دیگر آن‌ها ریل بست چنگالی نیز می‌باشد. چرا که دقیقا همراه با این قطعات مورد استفاده قرار می‌گیرند. در مرحله اول سی چنل‌ها در ناحیه دیوار یا سقف متصل می‌شوند. شما باید ببینید چه مسیر‌هایی برای لوله‌ها و کابل‌ها تعیین شده است تا براساس آن بتوانید ریل را در موقعیت مناسب نصب کنید.

سپس براساس متراژ طولی که سی چنل دارد می‌توان چندین بست چنگالی را در داخل آن جای داد. در یک محور طولی امکان پشتیبانی از تعداد بالایی از کابل‌ها و لوله‌ها فراهم است. به واسطه قدرت نگه دارنده‌ی بالایی که دارند عملا به راحتی این وزنه لوله‌ها و کابل‌ها را تحمل می‌کنند.

نکته بسیار مهم در زمان خرید بست چنگکی توجه به سایز و پوشش گالوانیزه گرم است. همچنین محصول مورد نظر باید ساخته شده از ورق فولادی باشد. با بررسی این ویژگی‌ها قطعه مربوطه امنیت اتصالات را تأمین می‌کند.

فروش اتصالات کابل و لوله برق در گروه صنعتی رفیع

گروه صنعتی رفیع با داشتن خط تولید پیشرفته و بهره گیری از ماشین آلات و تجهیزات روز دنیا توانسته است باکیفیت‌ترین محصولات و قطعات مورد استفاده در شبکه‌های کابل کشی را طراحی و تولید کند. لوازم مختلفی همچون اتصالات کابل برق، سینی کابل، نردبان کابل، انواع باکس تقسیم مانند جعبه تقسیم آلومینیومی، گالوانیزه و پلاستیکی در این مرکز به فروش می‌رسد.

قیمت مقرون به صرفه، طراحی استاندارد مهمترین ویژگی‌های محصولات است. شما می‌توانید برای کسب اطلاعات بیشتر به وبسایت rafiepipe.com مراجعه فرمائید. در بخش تماس با ما اطلاعات ارتباطی آورده شده است.
